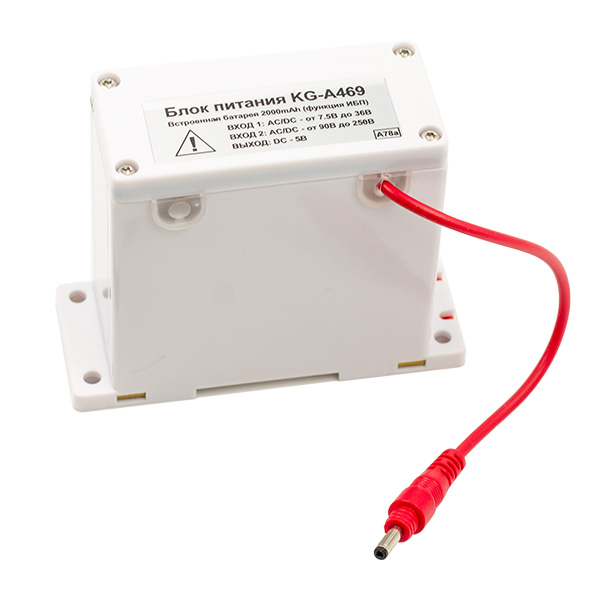

Блок управления питанием KOPFGEISCHEIT KG-A469

Блок управления питанием KOPFGEISCHEIT KG-A469

Входное напряжение AC12 Вольт
Выходное напряжение DC 6 Вольт

Встроенный источник резервного питания (ИБП) 2000 мА/ч
Стабильные 5 В (DC) с низким уровнем пульсаций на выходе, что важно для чувствительной автоматики
Гальваническая развязка между входом и выходом
Защита от переполюсовки (для DC)
Защита от скачков и перепадов напряжения на входе
Встроенные защиты на выходе: от короткого замыкания (SCP), перегрузки по току (OCP), перегрева (OTP), перенапряжения на выходе (OVP)
Работа от любого источника питания (в трёхфазной сети используется однофазное подключение "фаза-ноль")
Независимость от стандарта сети электропитания - может работать в разных странах
Нет ограничений по частоте - от 0 Гц (DC) до 50/60 Гц (AC)

Назначение и область применения
Блок управления KG-A469 является универсальным модулем питания, предназначенным для обеспечения стабилизированным напряжением 5 В (DC) всей линейки автоматической сантехники Kopfgescheit.​
Основная задача устройства — адаптация оборудования к широкому диапазону внешних источников питания, включая
- промышленные сети и системы управления (24 В DC);
- бытовые однофазные (110/220 В AC) и промышленные трехфазные сети (с подключением к одной из фаз);
- низковольтные автономные системы, такие как бортовые сети транспортных средств (12/24 В DC) или связки с солнечными панелями через контроллер.​

Ключевой функцией является резервирование питания. Интегрированная аккумуляторная батарея (ИБП) гарантирует непрерывную работу сантехники при отключении основного электроснабжения.

Функциональные и конструктивные
Модуль KG-A469 спроектирован для надежной работы в различных условиях эксплуатации и обладает следующими характеристиками:
Двухпортовое подключение
- Оснащен двумя независимыми входными портами для подключения к высоковольтным (90–250 В AC/DC) и низковольтным (7,5–36 В AC/DC) сетям.​

Система резервирования
- Встроенная аккумуляторная батарея емкостью 2000 мА·ч обеспечивает автономную работу оборудования на срок до двух недель.​

Электробезопасность
- Устройство оснащено комплексной системой защиты по входу и выходу, а также гальванической развязкой для полной изоляции внешних и внутренних цепей.​

Пыле- и влагозащита
- Корпус выполнен со степенью защиты IP65, что предотвращает попадание пыли и влаги и соответствует требованиям ПУЭ и ГОСТ Р 50571.7.701-2013 для влажных зон.​
Принцип работы и индикация
- Для сохранности заряда устройство поставляется в деактивированном (транспортном) режиме. Активация и переход в штатный режим эксплуатации происходят автоматически при первом подключении к источнику питания и нагрузке. - При пропадании напряжения на входе система мгновенно и без просадки выходного напряжения переключается на питание от встроенной АКБ, обеспечивая бесперебойную работу подключенного оборудования.

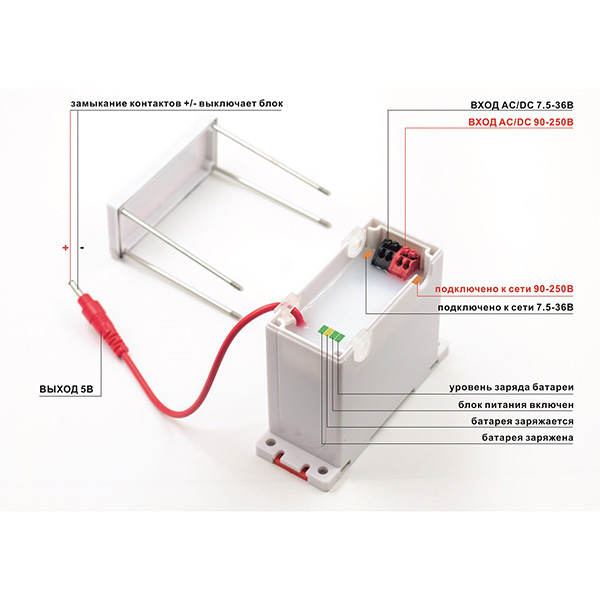

Информативная светодиодная индикация обеспечивает визуальный контроль следующих параметров:
- наличие напряжения на каждом из входных портов
- наличие напряжения на выходе
- уровень и режим заряда встроенной батареи.
